Scrape-Box



Beschreibung:

Die Scrape-Box wurde mit der Option konstruiert, den optischen Abschluss eines Glasfaserkabels und die elektrooptischen Komponenten auf 19“/1HE zu kombinieren. Durch die gemeinsame Unterbringung des Glasfaserabschlusses und der zum Betrieb nötigen Geräte wird der sonst übliche Fachboden eingespart und alle Komponenten sind im Störfall leicht zuzuordnen.

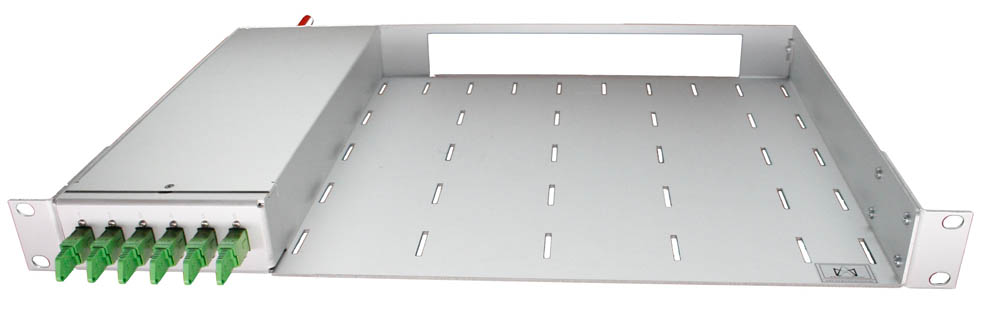

Scrape-Box im bestückten Auslieferzustand (hier 6x E-2000®) Ports mit Lasergravur von 1-6 beschriftet

MG 8635

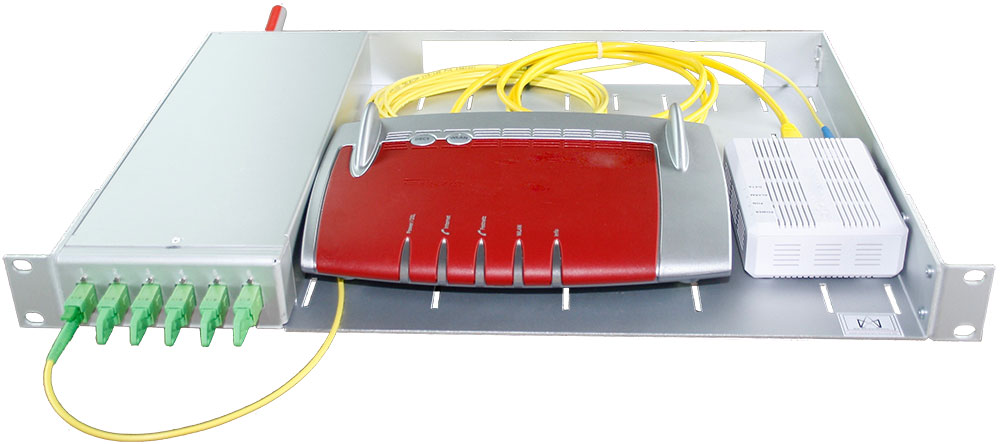

Scrape-Box mit ONT und Router (hier beispielhaft)

fritzbox

Spleißeinheit der Scrape-Box. Hier wurde durch intelligente Anordnung erreicht, dass mit StandardEinheits-Spleißkassetten gearbeitet werden kann und dennoch ein Gasstop zur Benutzung von Rohren für die Einblastechnik Platz findet.

MG 8651

Durch die Ausschnitte im Boden können die Geräte individuell auf der Scrape-Box befestigt werden.

Technische Daten:

Maximale Bestückung mit optischen Komponenten:

  • E-2000® SX 6 Stück
  • SC SX 6 Stück
  • LC DX 6 Stück

Material: Gehäuse aus eloxiertem Aluminium

Kabelzuführung: Verschraubung M20

Abmessungen:
Gewicht: ca. 1,2 kg (montagefertig)
Gesamt: ca. b: 482 x h: 43 x t: 300mm
Ablagefläche: ca. b: 315 x t: 300mm

Auslieferzustand: Scrape-Box im Umkarton fertig nach Kundenvorgabe bestückt, mit Standard-Spleißkassette, ANTSpleißhalter und Kassettendeckel.

Datenblatt (PDF) Download hier
